비점오염원처리장치(IHS) 는 모든 종류의 고형물을 짧은 체류시간 내 효율적으로 처리 할 수 있는 장치이며 한 반응조에서 원심분리, 스크리닝, 정적침전, 그리고 여과까지 수행할 수 있는 공정입니다. 비점오염원 처리 (Non-Point Source Control Unit), 하수전처리 장치 (Pre-treatment of Wastewater), 빗물이용( Rainwater Utilization), 우수저류조 및 빗물펌프장 전처리용으로 설치가 가능합니다.

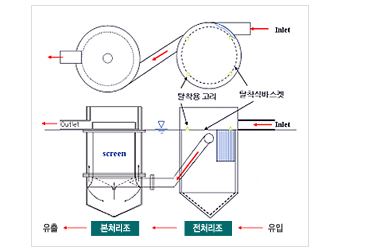

전처리조 : 유체의 원심회전과 물질의 비중차에 의해 협잡물을 포함한 조대고형물을 간단히 분리하고 탈착바스켓을 인발하여 퇴적 고형물을 제거합니다.
본처리조 : 외통하단으로 유입되는 유체는
1)안내판에 의해 수리학적으로 원심회전 되면서 마찰과 싸이클론에 의해 제거되고,
2)이 회전유속이 스크린 접선 방향으로 통과되면서 유속이 급격히 저감되어
3)스크린 내부는 정적침전이 가능하며 중력침전이 이뤄지고,
4)제거되지 않은 일부 미세입자는 유체상승과 함께 탈착 가능한 담체부분을 적은 수두손실로 통과하게 되면서 여과 작용에 의해 제거효율이 더욱 증대됩니다.
설계유량
㎥/d(㎥/sec)
최대처리용량
(㎥/sec)
유입관경
(cm)
전처리조(m)
미세 입자 처리조(m) 총소요부지(㎡)
(W m* L m)
오염처리면적
ha(=10*㎡)
지름
높이 지름
높이
500(0.006) 0.012 15 0.9 1.12 0.9 1.2 1.4 * 2.3 10~20
1200(0.014) 0.028 20 1.2
1.50
1.2
1.50
1.7 * 2.9
24~48
2500(0.029) 0.058 25 1.5 1.88 1.5 1.88 2.0 * 3.5 50~100
4000(1.146) 0.092 30 1.8 2.26 1.8 2.26 2.3 * 4.1 80~200
10000(0.116) 0.232 40 2.1 2.64 2.45
3.00 3.0 * 5.1 200~400
20000(0.231) 0.462 50 2.1 2.64 3.06 3.50
3.6 * 5.7 400~800
30000(0.347) 0.694 60 2.1 2.64 3.45 4.00 4.0 * 6.1 600~1200
*전처리로 개량형 우수받이를 사용할 경우 총 소요부지는 반 이하로 절감되며, 생략이 가능합니다.
*전처리조는 입자크기 1mm이하의 고형물 제거가 가능하며 조대고형물(Gloss Solid) 부하에 따라 사양과 수가 달라질 수 있습니다.
